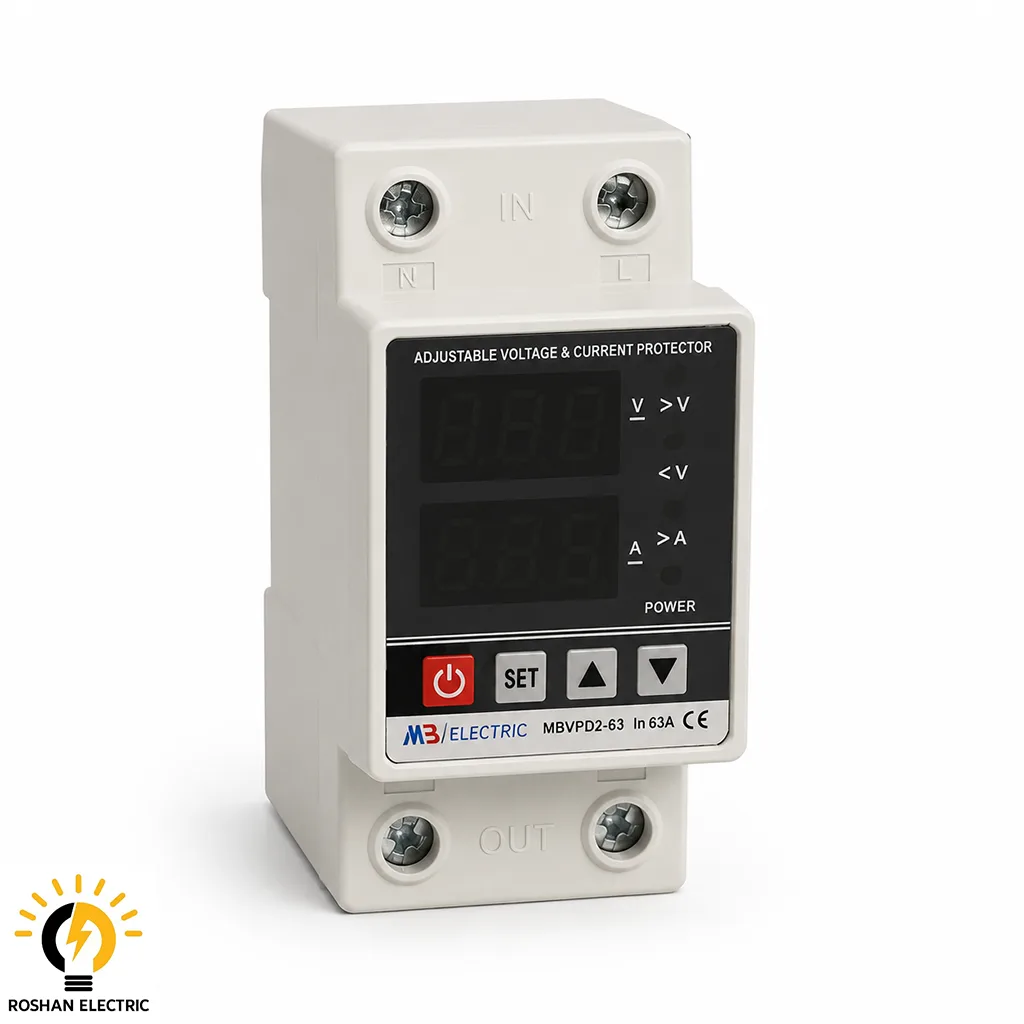

معرفی محافظ ولتاژ و جریان ۶۳ آمپر تک‌فاز MB (محافظ مرکزی)
محافظ ولتاژ و جریان ۶۳ آمپر برند MB یک رله حفاظتی هوشمند و چندکاره است که به عنوان محافظ مرکزی (زیرکنتوری) برای مراقبت از تمامی تجهیزات برقی ساختمان در برابر خطرات ناشی از نوسانات شبکه برق طراحی شده است. این دستگاه با تلفیق محافظ ولتاژ و محافظ جریان (آمپر) در یک قالب مینیاتوری جمع‌وجور، شما را از نصب چندین محافظ مجزا بی‌نیاز می‌کند. نمایشگر دیجیتال این محصول، مقادیر لحظه‌ای ولتاژ و جریان مصرفی را به کاربر نشان داده و در صورت بروز افت ولتاژ، افزایش ولتاژ بیش از حد یا اضافه‌جریان (کشیدن آمپر غیرمجاز)، در کسری از ثانیه مدار را قطع می‌کند. نصب آسان این قطعه بر روی ریل‌های استاندارد (DIN Rail) در تابلو برق یا جعبه فیوز، آن را به انتخابی بی‌نظیر برای فضاهای مسکونی، تجاری و کارگاهی تبدیل کرده است.
مزایا و ویژگی‌های کلیدی محافظ مینیاتوری MB
- حفاظت دوگانه و یکپارچه: محافظت همزمان و دقیق در برابر اختلالات ولتاژ (Over/Under Voltage) و اضافه‌بار جریان (Over Current).
- نمایشگر دیجیتالی هوشمند: مجهز به صفحه نمایشگر برای مانیتورینگ زنده و لحظه‌ای ولتاژ ورودی و جریان مصرفی (آمپر) شبکه.
- قابلیت برنامه‌ریزی: امکان تنظیم پارامترهای مختلف از جمله سقف و کف ولتاژ مجاز، حد مجاز جریان و زمان تأخیر در وصل مجدد بر اساس نیاز مصرف‌کننده.
- صرفه‌جویی در فضا و هزینه: طراحی به صورت فیوز مینیاتوری که فضای بسیار کمی را در جعبه‌فیوز اشغال کرده و جایگزین اقتصادی ده‌ها محافظ دوشاخه‌ای در منزل می‌شود.
- عملکرد خودکار: وصل مجدد و اتوماتیک برق پس از تثبیت شبکه و رفع خطای ولتاژ یا جریان با طی شدن زمان تأخیر تنظیم‌شده.
کاربردهای اصلی
- مصارف خانگی و ویلایی: نصب به عنوان محافظ کل ساختمان در ورودی برق منزل (بعد از کنتور) برای حفاظت از یخچال، کولر گازی، لباس‌شویی، تلویزیون و پکیج.
- مراکز تجاری و اداری: محافظت از سرورها، سیستم‌های کامپیوتری، روشنایی و تجهیزات گران‌قیمت در برابر شوک‌های شبکه.
- صنعت و کشاورزی: استفاده برای تابلو برق‌های تک‌فاز، الکتروموتورها، پمپ‌های آب کشاورزی تک‌فاز، کمپرسورها و دستگاه‌های حساس صنعتی.
- سیستم‌های پردازشی: انتخابی عالی برای ایمن‌سازی فارم‌های ماینینگ و تجهیزاتی که به آمپر بالا و ولتاژ پایدار نیاز دارند.
جدول مشخصات فنی
| نام محصول | محافظ ولتاژ و جریان (رله کنترل بار و ولتاژ) |
| برند | MB (ام بی) |
| حداکثر جریان نامی | ۶۳ آمپر |
| تعداد فاز | تک‌فاز (۱ فاز) |
| نوع نمایشگر | دیجیتالی (نمایش ولتاژ و جریان) |
| نحوه نصب | ریلی / توکار (DIN Rail) – مناسب تابلو برق و جعبه فیوز |
| نوع کاربری | محافظ مرکزی (زیر کنتوری) / مینیاتوری |
| قابلیت تنظیم مقادیر | دارد (تنظیم بازه ولتاژ، جریان مجاز و زمان تأخیر) |
| جنس بدنه | پلاستیک فشرده مقاوم در برابر حرارت (ABS) |
الزامات نصب و هشدارهای ایمنی (بسیار مهم)
- تخصص در نصب: نصب این تجهیز به دلیل قرارگیری در مسیر اصلی جریان برق ساختمان، اکیداً باید توسط برق‌کار مجرب و متخصص انجام شود.
- اهمیت آچارکشی: از آنجا که این دستگاه تا ۶۳ آمپر جریان را از خود عبور می‌دهد، ترمینال‌های ورودی و خروجی باید با دقت فراوان و کاملاً محکم بسته شوند. اتصال سست باعث ایجاد مقاومت، ذوب شدن پلاستیک بدنه و خطر قطعی آتش‌سوزی خواهد شد.
- ضخامت کابل‌ها: کابل‌ها و سیم‌های ورودی و خروجی متصل به دستگاه باید سطح مقطع مناسبی (معمولاً کابل ۶ یا ۱۰ میلی‌متر مربع) برای تحمل جریان ۶۳ آمپر داشته باشند.
- رعایت توالی تجهیزات: این محافظ باید بعد از کلید مینیاتوری اصلی (MCB) و ترجیحاً همراه با کلید محافظ جان (RCCB) در مدار قرار گیرد. این دستگاه جایگزین فیوز مینیاتوری برای قطع اتصال کوتاه نیست.
