کلید مینیاتوری دوپل 25 آمپر هیوندای (سری HGD63N – منحنی C) از معتبرترین و پرکاربردترین تجهیزات حفاظتی برای ایمن‌سازی تأسیسات برق ساختمان، تابلوهای توزیع و مدارهای تکفاز پرمصرف به شمار می‌رود. این کلید با توانایی قطع هم‌زمان هر دو رشته سیم (فاز و نول) در هنگام بروز خطای اتصال کوتاه یا اضافه‌بار، ایمنی کامل تجهیزات حساس پایین‌دست را تضمین می‌نماید.

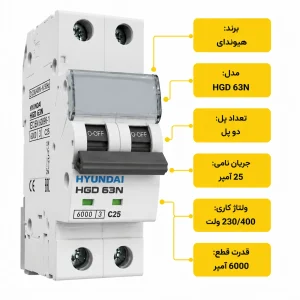

کلید مینیاتوری دوپل 25 آمپر هیوندای سری C
تولید کلید مینیاتوری دوپل 25 آمپر هیوندای تحت استانداردهای بین‌المللی IEC/EN 60898-1 و IEC/EN 60947-2 توسط کمپانی نام‌آشنای هیوندای، این محصول را به انتخابی مطمئن برای بارهای موتوری نظیر کولر گازی، پمپ‌های آب، پکیج و ورودی واحدهای ساختمانی تبدیل کرده است.
فهرست مطالب این راهنما
چرا کلید مینیاتوری دوپل 25 آمپر هیوندای؟
انتخاب یک تجهیز حفاظتی استاندارد، خط اول دفاع تأسیسات برقی در برابر حریق و آسیب‌های ناشی از نوسان و اضافه بار است. کلید مینیاتوری دوپل 25 آمپر هیوندای با تیپ موتوری و کندکار (منحنی C)، آستانه قطع مغناطیسی را روی ۵ تا ۱۰ برابر جریان نامی قرار داده تا در زمان راه‌اندازی دستگاه‌های دارای جریان هجومی لحظه‌ای، مدار بدون دلیل قطع نشود. قدرت قطع ۶ کیلوآمپر (6kA) در این مدل، بالاترین سطح محافظت را در شبکه‌های برق مسکونی و تجاری ارائه می‌دهد.
ویژگی‌ها و مزایای برجسته
- حفاظت دوگانه حرارتی و مغناطیسی: عملکرد دقیق بی‌متال در برابر اضافه بار مداوم و مکانیزم مغناطیسی سریع در برابر اتصال کوتاه.
- قطع هم‌زمان دو پل (2P): قطع هم‌زمان و کامل فاز و نول در زمان وقوع حادثه جهت ایزولاسیون کامل مدار.
- منحنی قطع موتوری (تیپ C): ایده‌آل برای مصارف القایی، پمپ‌ها و تجهیزات سرمایشی بدون قطعی‌های کاذب.
- قدرت قطع ۶ کیلوآمپر: کنترل دقیق تنش‌های شدید الکتریکی مطابق با کلاس ۳ محدودسازی انرژی.
- نشانگر شفاف وضعیت: مجهز به نشانگر مکانیکی روی بدنه (رنگ قرمز: فعال / رنگ سبز: قطع کامل مدار).
- ترمینال‌های مستحکم: قابلیت نصب آسان و محکم انواع سیم‌های مسی تا مقطع ۳۵ میلی‌متر مربع.
جدول مشخصات فنی
| ویژگی فنی | مشخصات کلید مینیاتوری دوپل 25 آمپر هیوندای |
|---|---|
| برند و سازنده | هیوندای الکتریک (HYUNDAI Electric) |
| سری ساخت | HGD63N |
| نوع تجهیز | کلید مینیاتوری مینیاتوری (MCB) |
| تعداد پل | دو پل (2P – دو قطبی) |
| جریان نامی (In) | 25 آمپر |
| منحنی قطع (تیپ) | C (کندکار – عملکرد مغناطیسی در ۵ تا ۱۰ برابر جریان نامی) |
| قدرت قطع اتصال کوتاه | ۶ کیلوآمپر (6kA) |
| ولتاژ کاری نامی | ۲۴۰/۴۱۵ ولت AC |
| ولتاژ عایق‌بندی (Ui) | ۶۹۰ ولت |
| ولتاژ ضربه‌ای (Uimp) | ۴ کیلوولت (4kV) |
| فرکانس کاری | ۵۰ / ۶۰ هرتز |
| استانداردهای مرجع | IEC/EN 60898-1 و IEC/EN 60947-2 |
| مقطع سیم قابل اتصال | تا ۳۵ میلی‌متر مربع (سیم مسی) |
| گشتاور بستن ترمینال | حدود ۲ نیوتن‌متر (N.m) |
| روش نصب | بر روی ریل استاندارد ۳۵ میلی‌متری DIN Rail |
| درجه حفاظت بدنه | IP20 (مناسب داخل تابلوی برق) |
| دمای کاری مجاز | ۵- تا ۵۵+ درجه سلسیوس |
نکات ایمنی و راهنمای نصب
- عدم جایگزینی با کلید محافظ جان: این کلید مینیاتوری صرفاً محافظ اضافه جریان و اتصال کوتاه هادی‌هاست. جهت حفاظت فردی در برابر خطر برق‌گرفتگی، الزامی است در ورودی تابلو یک کلید محافظ جان ۳۰ میلی‌آمپر به همراه این کلید نصب شود.
- انتخاب سایز سیم مناسب: برای مدار متصل به کلید ۲۵ آمپر، حداقل مقطع سیم مسی ۴ میلی‌متر مربع توصیه می‌شود تا افت ولتاژ و حرارت سیم رخ ندهد.
- سفت کردن اصولی ترمینال‌ها: پیچ‌های ترمینال باید با گشتاور مناسب سفت شوند تا از جرقه، داغ شدن و قطع کاذب جلوگیری به عمل آید.
- نصب توسط تکنسین متخصص: نصب این قطعه در تابلو مینیاتوری باید پس از قطع کامل برق شبکه و توسط برقکار مجرب انجام پذیرد.
پرسش‌های متداول (FAQ)
۱. کلید مینیاتوری دوپل 25 آمپر هیوندای تیپ C برای چه مصارفی مناسب است؟
این کلید برای مدارهای سرمایشی نظیر داکت اسپلیت، کولر گازی، پمپ‌های آب خانگی، خطوط پریز آشپزخانه و روشنایی‌های دارای جریان اولیه بالا طراحی شده است.
۲. تفاوت مدل دو پل (2P) با مدل‌های تک‌پل چیست؟
کلید دوپل به‌صورت هم‌زمان دو خط فاز و نول را در صورت بروز خطا قطع کرده و ایزولاسیون کامل مدار را از منبع تغذیه برقرار می‌سازد.
۳. آیا کلید مینیاتوری دوپل 25 آمپر هیوندای روی ریل مینیاتوری معمولی جا می‌گیرد؟
بله؛ این کلید استاندارد بوده و عرض آن معادل ۲ ماژول استاندارد (۳۶ میلی‌متر) بر روی ریل‌های ۳۵ میلی‌متری (DIN Rail) تابلو برق است.
برای بررسی و خرید سایر فیوزها و کلیدهای حفاظتی تابلویی، می‌توانید به دسته‌بندی کلیدهای حفاظتی روشن الکتریک مراجعه کنید. همچنین کاتالوگ و گواهینامه‌های فنی تجهیزات در وب‌سایت رسمی هیوندای الکتریک (Hyundai Electric) در دسترس است.
