دوشاخه صنعتی ارت دار آفر الکترونیک یکی از اتصالات پرکاربرد و استاندارد برای تامین برق انواع ابزارآلات و تجهیزات در کارگاه‌ها و مصارف نیمه‌صنعتی است. این محصول با جریان نامی ۱۶ آمپر و ولتاژ ۲۵۰ ولت متناوب، ساختار ایمن ۲ پل به همراه اتصال زمین (2P+E) را جهت برقراری یک اتصال پایدار و مطمئن در اختیار مصرف‌کنندگان قرار می‌دهد.

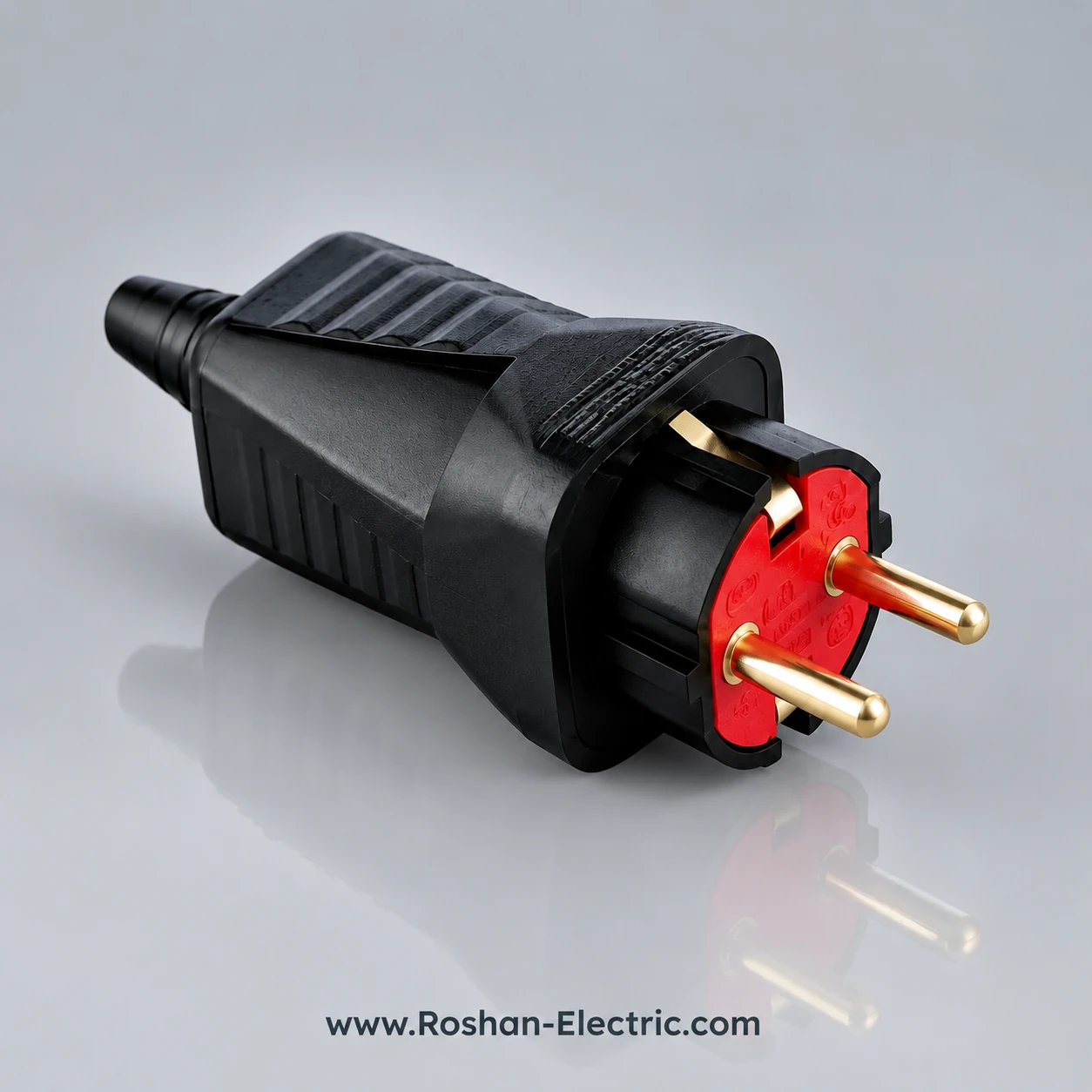

دوشاخه ارت دار صنعتی آفر الکترونیک
آفر الکترونیک
۱۶ آمپر (16A)
۲۵۰ ولت AC
۲ پل + ارت (2P+E)
فهرست مطالب این راهنما
معرفی و بررسی دوشاخه صنعتی ارت دار آفر الکترونیک
در فضاهای کارگاهی و عمرانی، کابل‌ها و دوشاخه‌ها به صورت مداوم در معرض جابه‌جایی، کشش و تنش‌های محیطی قرار دارند. استفاده از دوشاخه‌های متفرقه یا غیرارت‌دار می‌تواند ریسک بروز حوادث و آسیب به ادوات برقی را افزایش دهد. دوشاخه صنعتی ارت دار آفر الکترونیک با برخورداری از استانداردهای ملی و بدنه مستحکم مشکی‌رنگ، یک رابط برق سیار ایده‌آل برای تکمیل انواع سیم‌های سیار، کابل‌های افزایش طول و اتصال مستقیم به الکتروموتورها و پمپ‌ها به شمار می‌رود.
جدول مشخصات فنی دوشاخه صنعتی ۱۶ آمپر آفر
| مشخصه فنی | مقدار / توضیحات |
|---|---|
| برند سازنده | آفر الکترونیک (Offer Electronic) |
| نوع اتصال و کاربری | دوشاخه سیار صنعتی ارت‌دار (طرح شوکو Schuko) |
| جریان نامی مجاز | ۱۶ آمپر (16A) |
| ولتاژ اسمی کارکرد | ۲۵۰ ولت متناوب (~250V AC) |
| سیستم اتصال به زمین (ارت) | دارد (مجهز به کنتاکت ارت دوبل جانبی) |
| کد پروانه استاندارد ملی | ۶۶۵۰۶۵۳۰۴۶ |
| محافظ ورودی کابل (گلند) | دارد (دم‌گاوی منعطف جهت جلوگیری از شکست و خمش کابل) |
| رنگ بدنه | مشکی مات کارگاهی |
ویژگی‌های طراحی بدنه و سیستم اتصال زمین
طراحی فیزیکی دوشاخه صنعتی ارت دار آفر الکترونیک با در نظر گرفتن چالش‌های محیط‌های کاری شکل گرفته است:
- عاج‌های جانبی ضد لغزش: شیارهای برجسته بر روی بدنه مشکی، امکان گرفتن محکم دوشاخه و قطع و وصل آسان آن را حتی هنگام استفاده از دستکش‌های کارگاهی فراهم می‌سازد.
- گلند محافظ انتهای کابل: بخش محافظ لاستیکی ورودی، مانع از زاویه گرفتن تند کابل در نقطه ورود به دوشاخه شده و از قطع شدن رشته‌های هادی درون سیم جلوگیری می‌کند.
- کنتاکت‌های ارت دوبل: وجود تیغه‌های اتصال زمین در دو سمت دوشاخه باعث می‌شود تخلیه بارهای نشتی به چاه ارت به بهترین شکل انجام پذیرد.
نکات مهم در سیم‌بندی و استفاده استاندارد
برای بهره‌گیری حداکثری از ایمنی این قطعه، توصیه می‌شود همواره از کابل‌های استاندارد با سطح مقطع متناسب با جریان ۱۶ آمپر (مانند کابل‌های ۳ در ۱.۵ یا ۳ در ۲.۵ میلی‌متر مربع) استفاده شود. همچنین سیم ارت (معمولاً با رنگ زرد و سبز) باید با دقت در ترمینال میانی مربوط به زمین پیچ شود. برای کسب اطلاعات علمی در رابطه با دستورالعمل‌های حفاظتی پایانه‌های اتصال برق، می‌توانید به مستندات ایمنی استاندارد برق OSHA مراجعه فرمایید.
پرسش‌های متداول کاربران
آیا دوشاخه صنعتی ارت دار آفر الکترونیک به پریزهای معمولی دیواری متصل می‌شود؟
بله، فاصله و قطر پین‌های این دوشاخه مطابق با استانداردهای رایج برق تک‌فاز ۲۲۰ ولت کشور بوده و در تمامی پریزهای معمولی و پریزهای ارت‌دار دیواری قابل استفاده است.
کد پروانه استاندارد درج شده بر روی محصول به چه معناست؟
کد ۶۶۵۰۶۵۳۰۴۶ نشان‌دهنده اخذ تاییدیه‌های استاندارد ملی ایران برای این دوشاخه است که تضمین‌کننده کیفیت مواد عایق و رسانایی الکتریکی قطعه می‌باشد.
