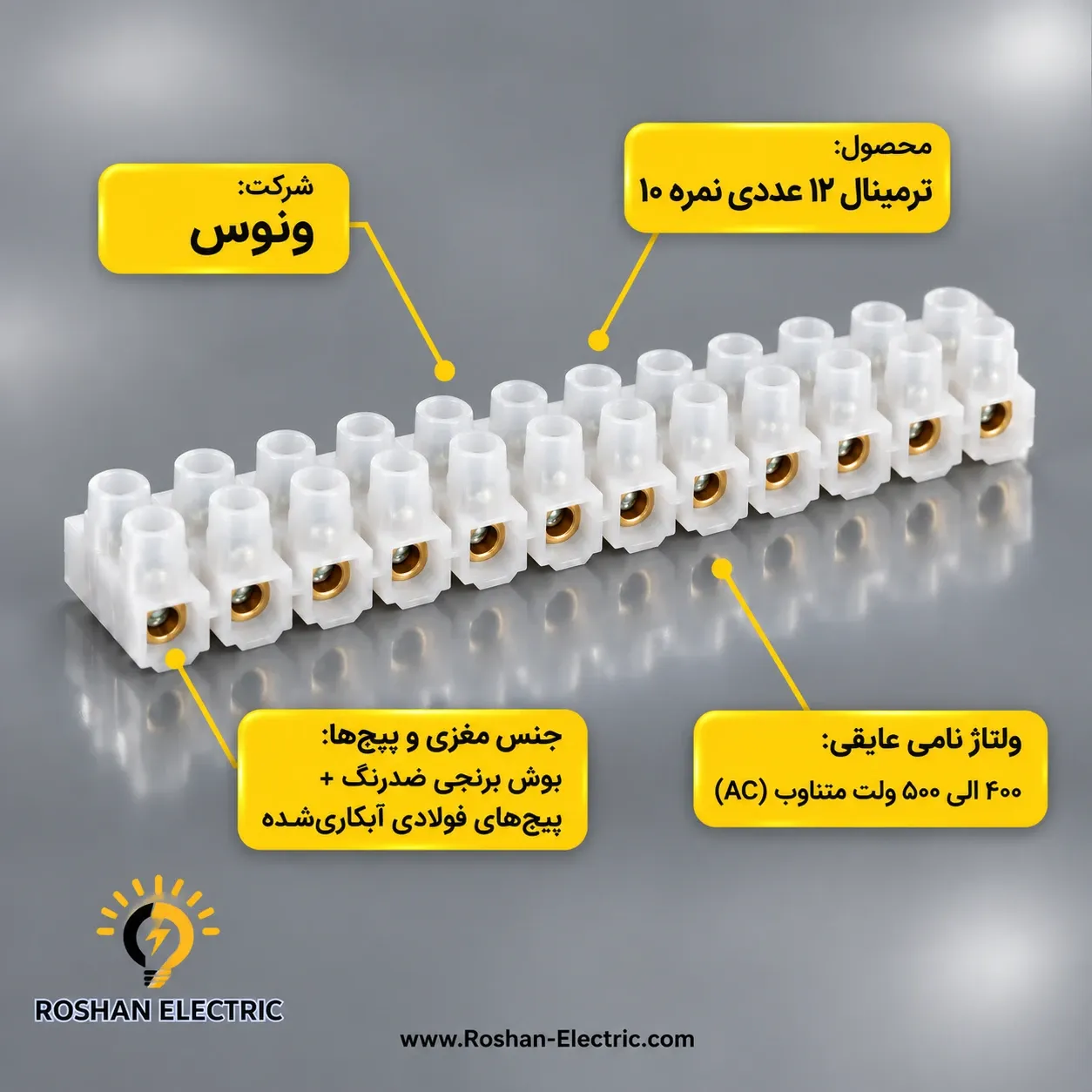

معرفی ترمینال پلاستیکی نمره ۱۰ شاخه‌ای ونوس (۱۲ پل)
ترمینال شاخه‌ای پلاستیکی نمره ۱۰ ونوس (Venus) از تجهیزات استاندارد و بسیار کارآمد برای اتصال، تقسیم و انشعاب کابل‌ها و هادی‌های با توان بالاتر در سیستم‌های سیم‌کشی ساختمانی و تابلوهای توزیع برق است. این محصول به‌صورت یک شاخه پیوسته ۱۲ خانه از جنس پلی‌اتیلن فشرده و منعطف طراحی شده که امکان برش آسان به تعداد پل‌های مورد نیاز (تک‌پل، دوپل، سه فاز و…) را فراهم می‌کند. مغزی این ترمینال دارای ابعاد بزرگ‌تر با بوش و پیچ‌های تقویت‌شده از آلیاژ برنج باکیفیت است که امکان برقراری اتصالی محکم و ایمن برای سیم‌ها و کابل‌های با سطح مقطع تا ۱۰ میلی‌متر مربع را بدون گرم شدن و افت ولتاژ تضمین می‌کند.
کاربردهای اصلی: انشعاب خطوط اصلی برق و فیدرها در جعبه تقسیم‌های بزرگ، سربندی تجهیزات پرمصرف (مانند کولر گازی، پمپ‌ها و هیترها)، اتصالات ورودی تابلوهای برق تک‌فاز و سه‌فاز و سامان‌دهی هادی‌های قدرت تا سطح مقطع ۱۰ میلی‌متر مربع.
نمره ۱۰ (تا 10mm²)
۱۲ خانه (ماژولار و قابل برش)
برنج فشرده با پیچ گالوانیزه
ویژگی‌های فنی و مزایای ترمینال پلاستیکی نمره ۱۰ ونوس
- ظرفیت جریان‌دهی بالا: طراحی اختصاصی مغزی برنجی ضخیم برای عبور جریان‌های بالا تا ۵۰ الی ۶۰ آمپر با حداقل مقاومت الکتریکی و عدم افزایش دما.
- عایق منعطف و مقاوم در برابر فشار: استفاده از پلی‌اتیلن درجه یک و نشکن که در برابر ضربه و خمیدگی در فضاهای تنگ تابلو و جعبه تقسیم انعطاف بالایی دارد.
- پیچ‌های قوی با گشتاور بالا: مجهز به پیچ‌های دوسو/چهارسو تقویت‌شده برای نگه‌داری هادی‌های ضخیم نمره ۴، ۶ و ۱۰ بدون رد کردن رزوه یا آسیب به رشته‌های هادی.
- تقسیم‌پذیری و ماژولار بودن: دارای شیارهای تفکیک دقیق بین هر خانه جهت برش سریع و تمیز به تعداد قطب‌های مورد نظر با کاتر یا انبردست.
جدول مشخصات فنی (Technical Specifications)
| پارامتر فنی | مشخصه / مقدار |
|---|---|
| برند سازنده | ونوس (Venus) |
| نوع ترمینال | ترمینال بین‌راهی شاخه‌ای (پلاستیکی) |
| سایز نامی (نمره) | نمره ۱۰ (مناسب سیم و کابل‌های ۲.۵ تا ۱۰ میلی‌متر مربع) |
| تعداد پل‌ها (خانه‌ها) | ۱۲ پل (12 Pole – شاخه کامل) |
| ولتاژ نامی عایقی (Ui) | ۴۰۰ تا ۵۰۰ ولت متناوب (AC) |
| جریان نامی مجاز (In) | تا ۵۰ الی ۵۷ آمپر |
| جنس بدنه عایق | پلی‌اتیلن نیمه‌شفاف مرغوب (PE) مقاوم در برابر شکست |
| جنس مغزی رسانا و پیچ | بوش برنجی ضدرنگ + پیچ‌های فولادی آبکاری‌شده مقاوم |
| استاندارد و کشور ساخت | ایران (Iran) |
نکات ایمنی و دستورالعمل نصب
- قطع برق اصلی: قبل از شروع هرگونه اتصال یا دستکاری در سیم‌کشی، کلید یا فیوز اصلی مدار را قطع نمایید.
- استفاده از سرسیم / وایرشو: برای کابل‌ها و سیم‌های افشان سایز بالا (نمره ۴، ۶ و ۱۰)، حتماً از وایرشو کله‌پوست یا سرسیم لوله‌ای استفاده کنید تا تمام رشته‌های مس در زیر پیچ یکپارچه مهار شوند.
- بررسی طول لخت‌کردن سیم: از لخت کردن بیش از حد روکش عایق کابل خودداری کنید؛ انتهای هادی مسی نباید از دیواره ترمینال بیرون بماند.
- محکم‌سازی کامل پیچ‌ها: با توجه به عبور جریان‌های بالا در نمره ۱۰، شل بودن پیچ‌ها منجر به جرقه، حرارت شدید و سوختن اتصال خواهد شد؛ پیچ‌های هر دو طرف را با پیچ‌گوشتی سایز مناسب کاملاً محکم کنید.
