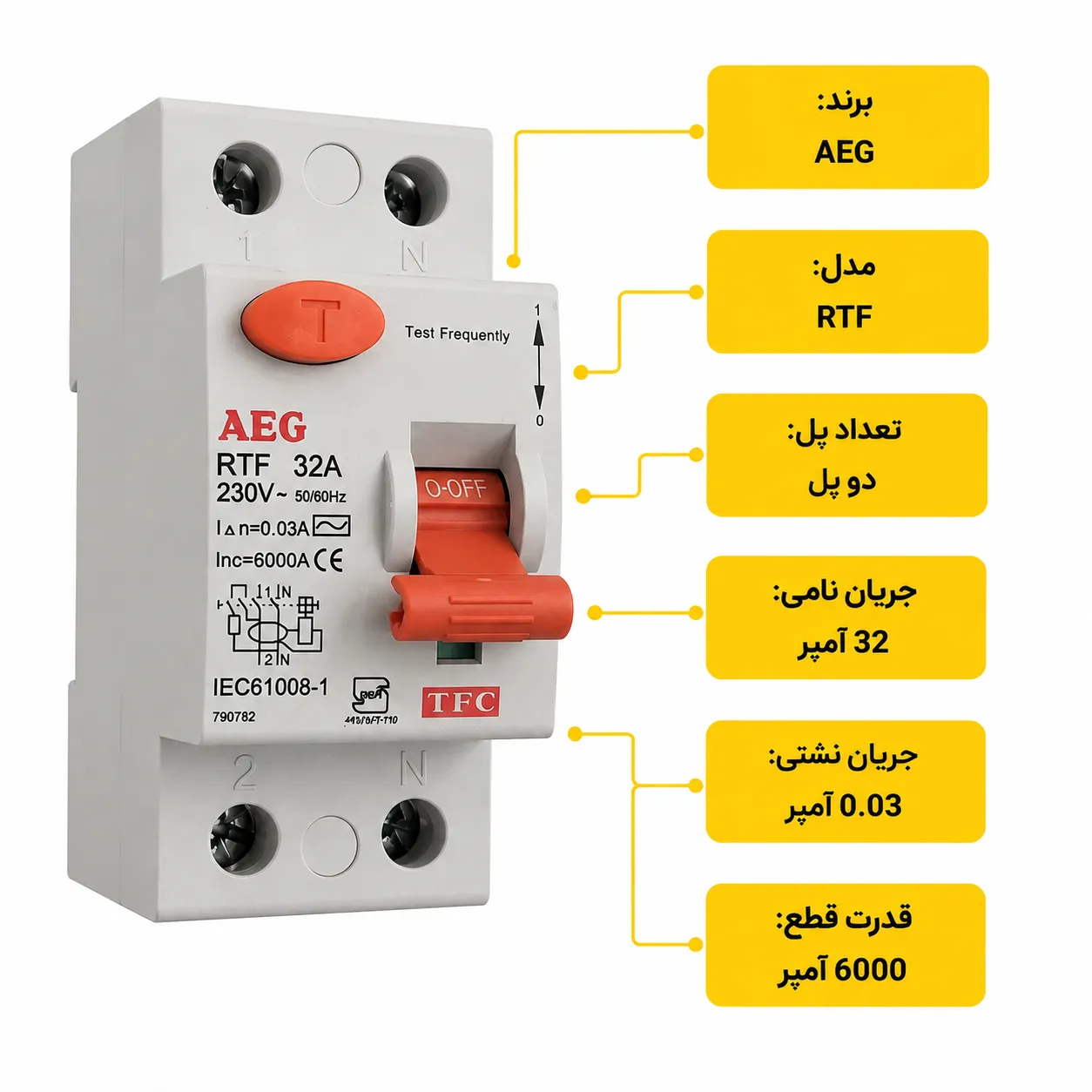

معرفی کلید محافظ جان 2 پل 32 آمپر توس فیوز – AEG (مدل RTF)
کلید محافظ جان 2 پل 32 آمپر توس فیوز (تحت تکنولوژی AEG آلمان)، از باکیفیت‌ترین و مطمئن‌ترین تجهیزات حفاظت فردی و مداری در صنعت برق ساختمان و تأسیسات صنعتی است. این کلید محافظ جان (RCCB) مدل RTF با بهره‌گیری از رله الکترومغناطیسی پیشرفته، با رصد پیوسته جریان رفت و برگشت مدار، در صورت تشخیص کوچک‌ترین نشتی جریان، سریعاً مدار را قطع می‌کند.
با جریان نامی 32 آمپر و حساسیت قطع دقیق 30 میلی‌آمپر، این کلید انتخابی ایده‌آل برای حفاظت ورودی اصلی تابلوهای برق واحدهای مسکونی، اداری و تجاری تک‌فاز است که مانع از بروز شوک الکتریکی برای افراد و خطرات آتش‌سوزی ناشی از اتصالی‌های پنهان سیم‌کشی می‌شود.
تحلیل فنی و کیفیت ساخت تحت لیسانس AEG
تجهیزات حفاظتی تولیدی شرکت توس فیوز با بهره‌مندی از خطوط تولید پیشرفته و دانش فنی AEG آلمان، دوام مکانیکی و الکتریکی کم‌نظیری را ارائه می‌دهند. استفاده از رله الکترومغناطیسی به جای مکانیزم‌های الکترونیکی حساس به نوسان ولتاژ، عملکرد پایدار و بدون خطای این کلید را در شرایط مختلف شبکه تضمین کرده و از قطع ناخواسته مدار (False Trip) جلوگیری می‌نماید.
بدنه مقاوم با عایق‌بندی استاندارد، قدرت تحمل اتصال کوتاه مشروط ۶۰۰۰ آمپر و تجهیز به پنجره نشانگر وضعیت کنتاکت‌ها، نظارت و تعمیرات مدار را برای مهندسان و تکنسین‌های برق فوق‌العاده ساده و امن می‌سازد.
ویژگی‌های کلیدی کلید محافظ جان توس فیوز – AEG
- ✅ قطع فوق‌سریع کمتر از ۰.۱ ثانیه: مجهز به رله الکترومغناطیسی با بالاترین سطح حفاظت جانی
- ✅ حساسیت نامی ۳۰ میلی‌آمپر: حفاظت تضمین‌شده در برابر برق‌گرفتگی و خطرات تماس مستقیم/غیرمستقیم
- ✅ طول عمر مکانیکی بالا: دوام مکانیکی ۲۰,۰۰۰ سیکل و الکتریکی ۱۰,۰۰۰ سیکل عملکرد مداوم
- ✅ مجهز به نشانگر وضعیت: نمایش شفاف وضعیت باز یا بسته بودن کنتاکت‌ها (قطع و وصل)
- ✅ قدرت اتصال کوتاه مشروط ۶ کیلوآمپر: پایداری بالا در برابر جریان‌های اتصال کوتاه شبکه
- ✅ ترمینال‌های استاندارد دوگانه: قابلیت اتصال کابل و شینه پینی تا مقطع ۲۵ میلی‌متر مربع
- ✅ مطابقت کامل با استانداردهای روز: تولید مطابق با الزامات استاندارد بین‌المللی IEC 61008 و مقررات ملی ساختمان
مشخصات فنی کلید محافظ جان 2 پل 32 آمپر توس فیوز – AEG
| پارامتر فنی | مقدار / توضیحات |
|---|---|
| برند / تکنولوژی | توس فیوز – تحت لیسانس و تکنولوژی AEG آلمان |
| مدل محصول | RTF |
| نوع تجهیز | کلید محافظ جان نشتی جریان (RCCB) |
| تعداد پل | ۲ پل (1P+N – فاز و نول) |
| جریان نامی (In) | 32 آمپر |
| حساسیت جریان نشتی (IΔn) | 30 میلی‌آمپر (0.03A) |
| زمان قطع جریان نشتی | کمتر یا مساوی 0.1 ثانیه (≤ 0.1s) |
| مکانیزم عملکرد قطع | رله الکترومغناطیسی (Electromagnetic) |
| ولتاژ نامی کاری (Un) | 230 ولت AC |
| ولتاژ عایقی نامی (Ui) | 500 ولت |
| ولتاژ ضربه‌ای نامی (Uimp) | 6 کیلوولت (6kV) |
| جریان اتصال کوتاه مشروط (Inc) | 6000 آمپر (6kA) |
| فرکانس کاری | 50/60 هرتز |
| طول عمر (الکتریکی / مکانیکی) | 10,000 سیکل الکتریکی / 20,000 سیکل مکانیکی |
| ظرفیت اتصال ترمینال | تا 25 میلی‌متر مربع (سیم و شینه پینی / 18-3 AWG) |
| درجه حفاظت / دمای کاری | IP20 / بازه ۵- تا ۴۰+ درجه سانتی‌گراد |
| نشانگر وضعیت کنتاکت | دارد (نمایش رنگی وضعیت قطع و وصل) |
| نحوه نصب | ریل استاندارد تابلویی DIN (مطابق با EN 60715 – 35mm) |
| استاندارد بین‌المللی | IEC 61008 |
⚠️ نکات ایمنی و دستورالعمل نصب
- پیش از انجام هرگونه عملیات نصب یا سیم‌کشی، منبع اصلی تغذیه برق را قطع کرده و عدم وجود ولتاژ را تست نمایید.
- کلید محافظ جان (RCCB) وظیفه حفاظت در برابر جریان نشتی را بر عهده دارد و برای حفاظت کامل مدار در برابر اتصال کوتاه و اضافه بار، باید حتماً همراه با کلید مینیاتوری (MCB) مناسب استفاده شود.
- سیم نول مدار حفاظت‌شده باید الزاماً از خروجی ترمینال نول (N) محافظ جان عبور کند؛ از اشتراک‌گذاری شینه نول خروجی با سایر خطوط به شدت پرهیز کنید، چرا که منجر به تریپ (قطع) ناخواسته کلید خواهد شد.
- توصیه می‌شود عملکرد مکانیکی و سلامت رله کلید را حداقل ماهی یک بار با فشردن دکمه تست (Test) بررسی فرمایید.
- نصب و راه‌اندازی باید توسط تکنسین‌های مجرب برق و منطبق بر الزامات مبحث سیزدهم مقررات ملی ساختمان انجام گیرد.
