کلید محافظ جان دو پل 25 آمپر توس فیوز (تحت لیسانس AEG آلمان) یکی از معتبرترین و دقیق‌ترین تجهیزات حفاظتی برای جلوگیری از خطر برق‌گرفتگی افراد و آتش‌سوزی ناشی از نشت جریان در شبکه‌های برق تک‌فاز است. این کلید که در اصطلاح مهندسی RCCB یا RCD نامیده می‌شود، با پایش پیوسته تعادل جریان رفت و برگشت فاز و نول، در صورت بروز کمترین نشت جریان (بیش از ۳۰ میلی‌آمپر)، مدار را در کسری از ثانیه قطع کرده و ایمنی کامل ساکنین و تجهیزات را تضمین می‌نماید.

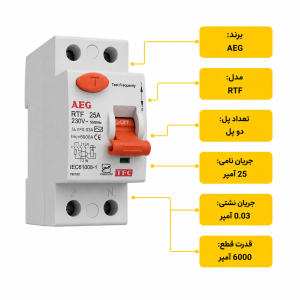

كليد محافظ جان 2 پل 25 آمپر توس فیوز – AEG
بهره‌گیری از تکنولوژی روز آلمان و کیفیت تولید شرکت توس فیوز، این محصول را به انتخابی مطمئن برای تابلوی برق منازل، دفاتر تجاری و فضاهای صنعتی تبدیل کرده است. در ادامه این راهنما، مشخصات فنی، مزایا، دستورالعمل نصب و نکات مهم را قبل از خرید بررسی می‌کنیم.
فهرست مطالب این راهنما
چرا کلید محافظ جان دو پل 25 آمپر توس فیوز؟
فیوزها و کلیدهای مینیاتوری معمولی فقط از سیم‌ها در برابر اتصال کوتاه یا داغ شدن ناشی از اضافه‌بار حفاظت می‌کنند، اما در مواجهه با نشتی جریان و خطر برق‌گرفتگی انسان واکنشی نشان نمی‌دهند. کلید محافظ جان دو پل 25 آمپر توس فیوز با سنجش دیفرانسیلی جریان فاز و نول، حتی نشتی‌های ناچیز را شناسایی کرده و با قطع مدار در کمتر از ۰.۰۴ ثانیه، مانع از حادثه جانی می‌شود. ظرفیت ۲۵ آمپری این کلید برای مدارهای ورودی آپارتمان یا مصارف پرقدرت نظیر آشپزخانه، پکیج و کولر گازی بسیار مناسب است.
ویژگی‌ها و مزایای برجسته
- کیفیت ساخت بالا تحت لیسانس AEG: بهره‌گیری از پلتفرم و استانداردهای طراحی AEG آلمان با دقت قطع و قابلیت اطمینان فوق‌العاده بالا.
- حفاظت فردی در برابر برق‌گرفتگی: قطع سریع جریان در آستانه ۳۰ میلی‌آمپر جهت حفاظت در برابر تماس مستقیم و غیرمستقیم با خطوط برق‌دار.
- پیشگیری از حریق: جلوگیری از خطرات آتش‌سوزی ناشی از اتصالی‌های ضعیف و نشتی جریان در عایق‌بندی سیم‌ها و اتصالات ساختمانی.
- دارای دکمه تست دوره‌ای (Test Button): امکان بررسی عملکرد مکانیزم داخلی بدون نیاز به ایجاد جریان نشتی واقعی.
- بدنه مقاوم و ضدحریق: ساخته شده از مواد پلی‌آمیدی مرغوب و مقاوم در برابر حرارت بالا و ضربات مکانیکی.
جدول مشخصات فنی
| ویژگی فنی | مشخصات محصول |
|---|---|
| برند و اصالت | توس فیوز (Toos Fuse) / تحت لیسانس AEG آلمان |
| نوع تجهیز | کلید محافظ جان / جریان نشتی (RCCB / RCD) |
| تعداد پل | دو پل (2P – تک‌فاز: فاز + نول) |
| جریان نامی (In) | ۲۵ آمپر |
| جریان حساسیت نشتی (IΔn) | ۳۰ میلی‌آمپر (0.03A – حساسیت بالا جهت حفاظت از جان انسان) |
| ولتاژ کاری نامی (Un) | ۲۳۰ ولت AC |
| فرکانس کاری | ۵۰ / ۶۰ هرتز |
| زمان قطع عملکرد | کمتر از ۰.۰۴ ثانیه (لحظه‌ای و بدون تأخیر) |
| کلاس حفاظتی (تیپ نشتی) | AC (تشخیص جریان‌های متناوب سینوسی نشتی) |
| استاندارد مرجع | IEC 61008-1 و استاندارد ملی ایران (ISIRI 6700) |
| مقطع سیم ورودی/خروجی | تا ۲۵ میلی‌متر مربع |
| نحوه نصب | روی ریل استاندارد ۳۵ میلی‌متری (DIN Rail) |
| درجه حفاظت بدنه | IP20 (مناسب نصب داخل تابلوی برق) |
| دمای کاری مجاز | ۲۵- تا ۴۰+ درجه سلسیوس |
نکات حیاتی نصب و بهره‌برداری
- عدم حفاظت در برابر اضافه‌بار و اتصال کوتاه: کلید محافظ جان (RCCB) فاقد بخش بیمتال و رله مغناطیسی است؛ بنابراین نمی‌تواند جایگزین کلید مینیاتوری (MCB) شود و حتماً باید یک کلید مینیاتوری متناسب با مصرف، قبل از آن به‌صورت سری نصب گردد.
- تست ماهانه با شستی T: حداقل ماهی یک‌بار دکمه تست (T) تعبیه‌شده بر روی قاب کلید را در وضعیت روشن بودن شبکه بفشارید تا مکانیزم مکانیکی و حساسیت مغناطیسی آن چک شود.
- سیم‌بندی مستقل نول: سیم نول خروجی از کلید محافظ جان نباید در هیچ نقطه‌ای از مدار مصرف‌کننده‌ها با ارت یا نول قبل از کلید تلاقی یا اتصال داشته باشد؛ در غیر این صورت کلید بلافاصله قطع خواهد کرد.
- نصب اصولی در تابلو: رعایت ورود و خروج صحیح فاز و نول بر اساس نشانه‌گذاری روی کلید و نصب استاندارد بر روی ریل مینیاتوری ۳۵ میلی‌متری الزامی است.
پرسش‌های متداول (FAQ)
۱. تفاوت کلید محافظ جان با کلید مینیاتوری چیست؟
کلید مینیاتوری محافظ هادی‌ها و سیم‌کشی در برابر آمپراژ بالا و اتصال کوتاه است، در حالی که کلید محافظ جان صرفاً نشتی جریان‌های خطرناک به بدنه و زمین را تشخیص داده و از برق‌گرفتگی افراد جلوگیری می‌کند.
۲. کلید محافظ جان دو پل 25 آمپر توس فیوز برای چه متراژی مناسب است؟
این کلید برای تغذیه کل یک واحد آپارتمانی با مصرف متوسط و یا اختصاصی برای مدارهای حساسی مانند موتورخانه، پکیج، سونا و آشپزخانه انتخابی ایده‌آل است.
۳. دلیل پریدن بی‌مورد کلید محافظ جان چیست؟
در اغلب موارد این موضوع خطای کلید نیست، بلکه ناشی از افت عایقی سیم‌ها در اثر رطوبت، نشتی المنت آبگرمکن یا اتصال سیم نول به ارت در مسیر پریزها است.
