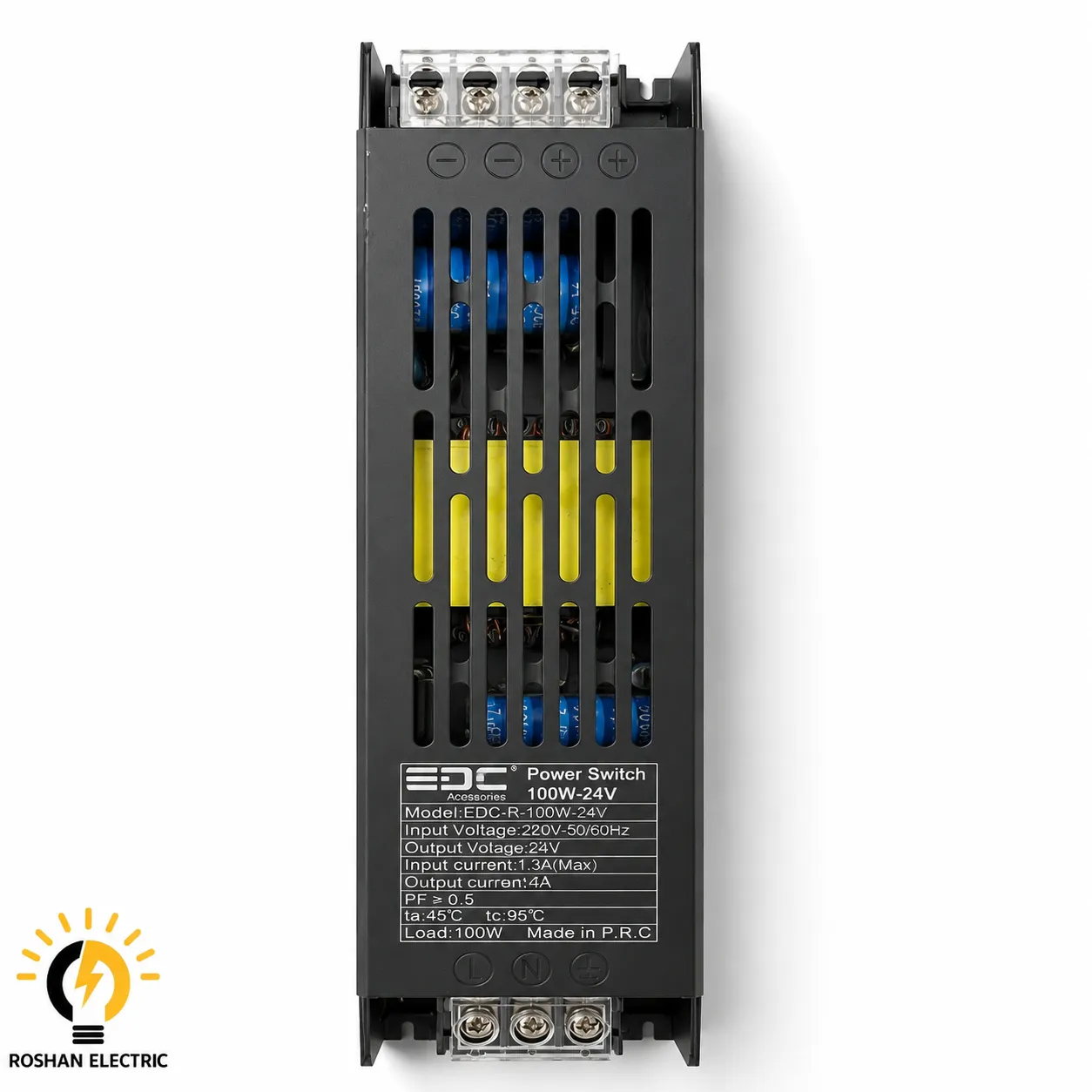

معرفی ترانس سوئیچینگ ۲۴ ولت ۱۰۰ وات EDC
منبع تغذیه (آداپتور) سوئیچینگ ۲۴ ولت ۱۰۰ وات از برند معتبر ای دی سی (EDC)، یک ترانس صنعتی قدرتمند و مطمئن برای تبدیل برق ۲۲۰ ولت شهری به ۲۴ ولت مستقیم (DC) است. این محصول با ارائه جریان خروجی ۴ آمپر، گزینه‌ای ایده‌آل برای راه‌اندازی و تامین برق بدون نوسانِ انواع تجهیزات روشنایی ۲۴ ولت از جمله ریسه‌های نواری، چراغ‌های خطی (لاینر)، تابلوهای روان و سیستم‌های نظارتی است. طراحی سوئیچینگ این ترانس باعث کاهش ابعاد، افزایش راندمان کاری و به حداقل رساندن تولید حرارت نسبت به ترانس‌های هسته‌ای قدیمی شده است.
ویژگی‌های برجسته ترانس سوئیچینگ ۱۰۰ وات EDC
- خروجی پایدار و بدون نوسان: ولتاژ خروجی ۲۴ ولت با کیفیت بالا که از افت نور در ریسه‌های LED و آسیب به تجهیزات حساس جلوگیری می‌کند.
- جریان خروجی ۴ آمپر: توان ۱۰۰ وات و جریان ۴ آمپر، این ترانس را برای راه‌اندازی متراژهای متوسط از ریسه‌های ۲۴ ولت بسیار مناسب می‌سازد.
- طراحی شبکه‌ای (لانه‌زنبوری): بدنه فلزی با طراحی مشبک، به گردش هوای بهتر و دفع سریع‌تر حرارت کمک کرده و طول عمر قطعات داخلی را افزایش می‌دهد.
- محافظت‌های داخلی: مجهز به سیستم‌های حفاظتی در برابر اتصال کوتاه، اضافه‌بار و نوسانات ناگهانی برق ورودی.
جدول مشخصات فنی
| برند تولیدکننده | ای دی سی (EDC) |
| نوع کالا | منبع تغذیه / ترانس سوئیچینگ صنعتی |
| ولتاژ ورودی | ۲۲۰ تا ۲۴۰ ولت متناوب (برق شهری – AC) |
| ولتاژ خروجی | ۲۴ ولت مستقیم (24V DC) |
| توان خروجی کل | ۱۰۰ وات (100W) |
| جریان خروجی (حداکثر) | ۴ آمپر (4A) |
| جنس بدنه | فلزی مشبک (آلومینیوم/گالوانیزه) برای دفع بهتر حرارت |
| درجه حفاظت (IP) | IP20 (مخصوص فضای داخلی و خشک) |
| کاربرد اصلی | تامین برق ریسه‌های ۲۴ ولت، لاینرها، دوربین مداربسته و اتوماسیون |
نکات طلایی نصب، ایمنی و نگهداری (الزامی)
- رعایت ظرفیت مجاز: همیشه از ۸۰ درصد توان اسمی ترانس استفاده کنید. برای این مدل ۱۰۰ واتی، بهتر است مصرف‌کننده‌ای که به آن متصل می‌شود بیش از ۸۰ وات مصرف نداشته باشد تا طول عمر پاور حفظ شود و در طولانی‌مدت داغ نکند.
- تهویه مناسب: این منبع تغذیه فاقد فن خنک‌کننده (Fanless) است و حرارت را از طریق بدنه فلزی دفع می‌کند. هرگز آن را در فضاهای کاملاً بسته، بدون گردش هوا، یا نزدیک منابع گرما نصب نکنید.
- توجه به ترمینال‌ها: هنگام سیم‌کشی، حتماً به علائم ترمینال‌ها دقت کنید. ورودی برق شهری (فاز و نول) با
LوNمشخص شده و خروجی‌های ۲۴ ولت با+Vو-VیاCOMعلامت‌گذاری شده‌اند. اتصال اشتباه می‌تواند باعث سوختن تجهیزات یا اتصال کوتاه شود. - محیط نصب: این ترانس فاقد عایق‌بندی ضدآب (IP20) است و باید حتماً در محیط‌های مسقف، خشک و دور از رطوبت شدید یا پاشش آب نصب شود. در صورت نیاز به نصب در فضای باز، باید داخل تابلوهای برق واترپروف قرار گیرد.
