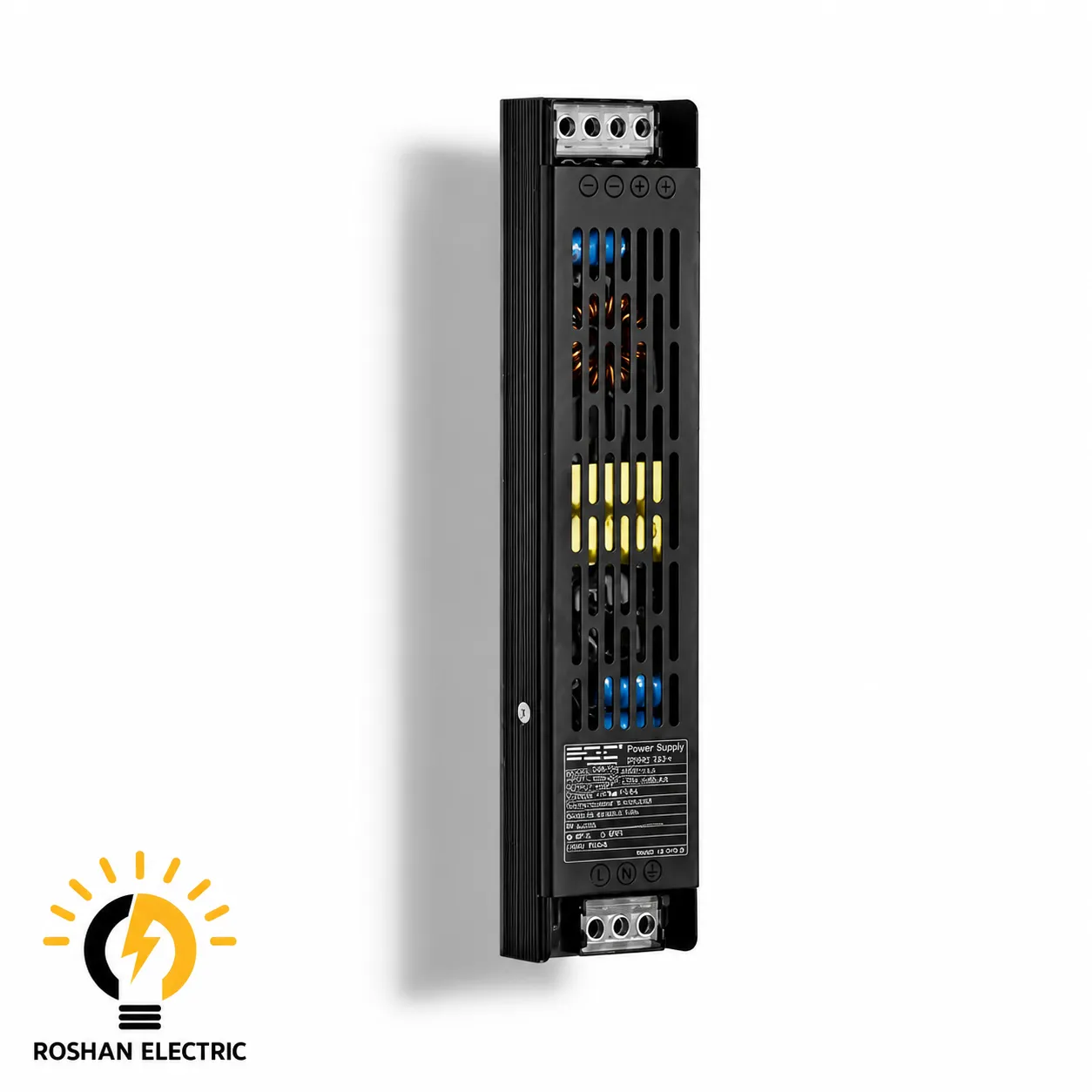

معرفی آداپتور سوئیچینگ ۲۴ ولت ۴۰۰ وات EDC (۱۶٫۶ آمپر)
منبع تغذیه سوئیچینگ ۲۴ ولت ۴۰۰ وات برند EDC (ای دی سی) یک ترانس صنعتی فوققدرتمند است که برای پاسخگویی به نیازهای سنگین پروژههای نورپردازی و اتوماسیون طراحی شده است. این دستگاه با تبدیل برق متناوب ۲۲۰ ولت شهری به خروجی مستقیم (DC) و رگولهشدهی ۲۴ ولت، جریانی معادل ۱۶٫۶ آمپر را تأمین میکند. توان بالای ۴۰۰ واتی این محصول، آن را به گزینهای ایدهآل و بیرقیب برای روشنکردن متراژهای طولانی ریسههای لاینر تراکمبالا، چراغهای خطی، تابلوهای تبلیغاتی بزرگ و تجهیزات صنعتی تبدیل کرده است. این مدل با بهرهگیری از فن خنککننده قدرتمند، پایداری بینظیری در استفادههای طولانیمدت ارائه میدهد.
ویژگیهای کلیدی ترانس ۴۰۰ وات EDC
- جریان خروجی بالا (۱۶٫۶ آمپر): تأمین توان حداکثری برای پروژههای وسیع نوری بدون نیاز به استفاده از چندین ترانس مجزا و جلوگیری از افت ولتاژ.
- سیستم خنککننده هوشمند (Smart Cooling Fan): مجهز به فن قدرتمند و بیصدا که با توجه به میزان بار و حرارت دستگاه روشن شده و از داغشدن بیش از حد قطعات الکترونیکی جلوگیری میکند.
- ولتاژ پایدار و بدون فیلیکر: خروجی صاف و بدون نوسان که باعث جلوگیری از چشمکزدن لامپهای LED شده و طول عمر آنها را به شدت افزایش میدهد.
- حفاظت ایمنی چندگانه: دارای مدارهای محافظ در برابر اتصال کوتاه (Short Circuit)، اضافهبار (Overload) و افزایش ناگهانی دما و ولتاژ.
جدول مشخصات فنی
| برند تولیدکننده | ای دی سی (EDC) |
| نوع کالا | منبع تغذیه / ترانس سوئیچینگ صنعتی فندار |
| ولتاژ ورودی | ۲۲۰ تا ۲۴۰ ولت متناوب (برق شهری – AC) |
| ولتاژ خروجی | ۲۴ ولت مستقیم (24V DC) |
| توان خروجی کل | ۴۰۰ وات (400W) |
| جریان خروجی (اسمی) | حدود ۱۶٫۶ آمپر (16.6A) |
| جنس بدنه | فلزی مشبک (آلومینیوم / استیل) با هیتسینک داخلی |
| درجه حفاظت (IP) | IP20 (مخصوص فضای داخلی، خشک و بدون گردوغبار شدید) |
| مناسب برای | ریسههای ۲۴ ولت پرتوان، لاینرهای نوری طولانی، تابلو روان، دوربینهای مداربسته و اتوماسیون |
نکات طلایی نصب، ایمنی و نگهداری (الزامی)
- قانون طلایی ۸۰ درصد توان: برای حفظ طول عمر مفید ترانس و جلوگیری از فشار مضاعف به قطعات داخلی، مجموع توان دستگاههای متصل به آن نباید از ۳۲۰ وات (حدود ۱۳ آمپر) بیشتر شود. ($400 \times 0.8 = 320$ وات).
- تهویه هوای حیاتی: با توجه به توان بسیار بالای این دستگاه (۴۰۰ وات) و وجود فن، بههیچوجه دستگاه را در فضاهای کاملاً بسته (مانند باکسهای کوچک پلاستیکی یا سقف کاذب بدون منفذ) قرار ندهید. فن دستگاه برای خنککردن برد به مکش و گردش هوای آزاد نیاز دارد.
- راهنمای اتصال ترمینالها: سیمهای فاز و نول برق شهری را به ترمینالهای
LوNمتصل کنید. ترمینال با علامت ارت مخصوص اتصال به زمین است. خروجی ۲۴ ولت به ریسهها از طریق ترمینالهای+V(قطب مثبت) و-VیاCOM(قطب منفی) انجام میگیرد. - خطر اتصال اشتباه: اتصال برق ۲۲۰ ولت به ترمینالهای خروجی (V+ و V-) موجب انفجار خازنها و سوختن کامل دستگاه میشود. پیش از وصلکردن برق، اتصالات را دوبار چک کنید.
- شرایط محیطی: این ترانس ضدآب نیست (IP20). در صورت نیاز به استفاده در محیطهای بیرونی یا مرطوب، حتماً آن را درون تابلو برقهای واترپروف و استاندارد (با در نظر گرفتن فضای کافی برای گردش هوا) نصب کنید.
