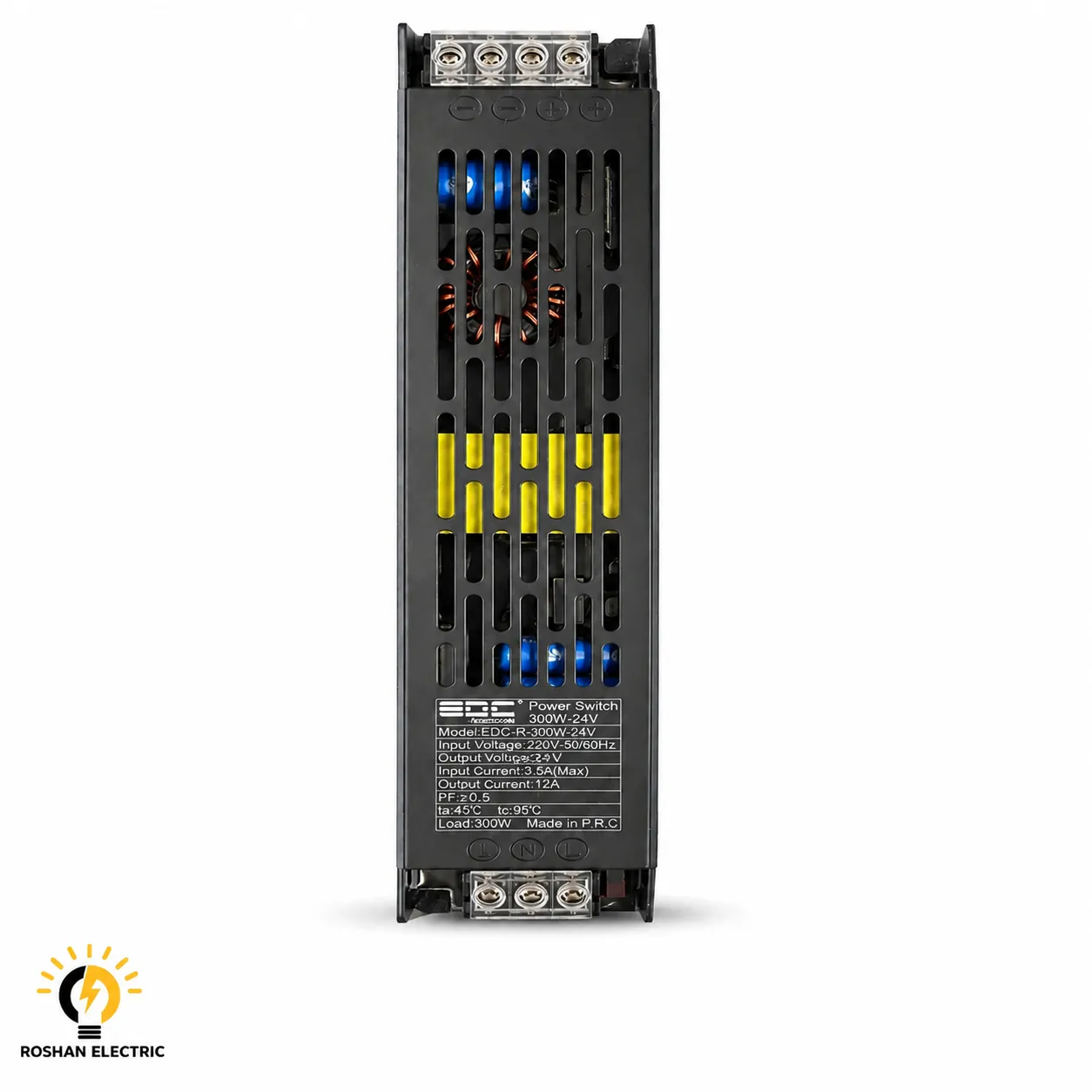

معرفی آداپتور سوئیچینگ ۲۴ ولت ۳۰۰ وات EDC (۱۲٫۵ آمپر)
منبع تغذیه سوئیچینگ ۲۴ ولت ۳۰۰ وات برند EDC (ای دی سی) یک ترانس صنعتی قدرتمند و با دوام است که برای پروژههای نورپردازی حرفهای و صنعتی طراحی شده است. این دستگاه با دریافت برق متناوب ۲۲۰ ولت شهری، خروجی مستقیم (DC) و کاملاً رگولهشدهی ۲۴ ولت را با جریان عالی ۱۲٫۵ آمپر ارائه میدهد. توان ۳۰۰ واتی این آداپتور، آن را به گزینهای بینظیر برای راهاندازی متراژهای بالای ریسههای لاینر، چراغهای خطی مگنتیک، تابلوهای تبلیغاتی و سیستمهای اتوماسیون تبدیل کرده است. طراحی سوئیچینگ این محصول باعث شده تا نسبت به ترانسهای قدیمی، وزن بسیار کمتر و بازدهی انرژی بسیار بالاتری داشته باشد.
ویژگیهای کلیدی ترانس ۳۰۰ وات EDC
- جریان خروجی ۱۲٫۵ آمپر: تأمین توان بالا برای پروژههای سنگین نورپردازی خطی بدون افت ولتاژ در انتهای مسیر ریسهها.
- سیستم خنککننده فعال (Smart Cooling): در توانهای ۳۰۰ وات و بالاتر، معمولاً از ترکیب بدنه آلومینیومی مشبک (لانهزنبوری) و یک فن خنککننده هوشمند استفاده میشود که در زمان افزایش دما یا بار مصرفی روشن شده و حرارت برد را بهسرعت دفع میکند.
- راندمان بالا و ولتاژ پایدار: خروجی کاملاً صاف و بدون نوسان که از چشمکزدن (فیلیکر) چراغهای LED جلوگیری کرده و طول عمر آنها را به حداکثر میرساند.
- مدارهای محافظتی چندگانه: مجهز به سیستم قطع خودکار در برابر اتصال کوتاه (Short Circuit)، اضافهبار (Overload) و نوسانات ناگهانی ولتاژ ورودی.
جدول مشخصات فنی
| برند تولیدکننده | ای دی سی (EDC) |
| نوع کالا | منبع تغذیه / ترانس سوئیچینگ صنعتی |
| ولتاژ ورودی | ۲۲۰ تا ۲۴۰ ولت متناوب (برق شهری – AC) |
| ولتاژ خروجی | ۲۴ ولت مستقیم (24V DC) |
| توان خروجی کل | ۳۰۰ وات (300W) |
| جریان خروجی (اسمی) | ۱۲٫۵ آمپر (12.5A) |
| جنس بدنه | فلزی مشبک (آلومینیوم / استیل) |
| درجه حفاظت (IP) | IP20 (مخصوص فضای داخلی و دور از رطوبت) |
| مناسب برای | انواع ریسه ۲۴ ولت تراکم بالا، لاینرهای نوری طولانی، تابلو روان و تجهیزات صنعتی |
نکات طلایی نصب، ایمنی و نگهداری (الزامی)
- قانون طلایی ۸۰ درصد توان: برای تضمین طول عمر ترانس و جلوگیری از فشار به قطعات داخلی، مجموع توان مصرفکنندههای متصل به آن نباید از ۲۴۰ وات (یا حدود ۱۰ آمپر) تجاوز کند. بارگیری بیش از ۸۰٪ توان اسمی در طولانیمدت به دستگاه آسیب میرساند.
- تهویه هوای الزامی: با توجه به توان بالای این دستگاه (۳۰۰ وات) و احتمال وجود فن خنککننده، هرگز دستگاه را در فضاهای کاملاً بسته، پلاستیکی یا سقفهای کاذب بدون جریان هوا دفن نکنید. اطراف ترانس باید برای گردش هوا باز باشد.
- راهنمای اتصال سیمها: سیمهای فاز و نول برق ۲۲۰ ولت را با دقت به ترمینالهای
LوNمتصل کنید. ترمینالEarthیا شکل زمین برای سیم ارت است. خروجی ۲۴ ولت ریسهها باید به ترمینالهای+V(مثبت) و-VیاCOM(منفی) متصل شود. - خطر اتصال اشتباه: اتصال اشتباه فاز و نول به ترمینالهای خروجی (DC) باعث سوختن و انفجار آنی قطعات برد سوئیچینگ خواهد شد.
- محیط نصب: این دستگاه دارای گواهی IP20 است و در برابر آب و گردوغبار شدید مقاوم نیست. نصب آن در فضای باز یا مرطوب (مانند نمای ساختمان یا گلخانه) تنها در داخل تابلو برقهای واترپروف استاندارد مجاز است.
